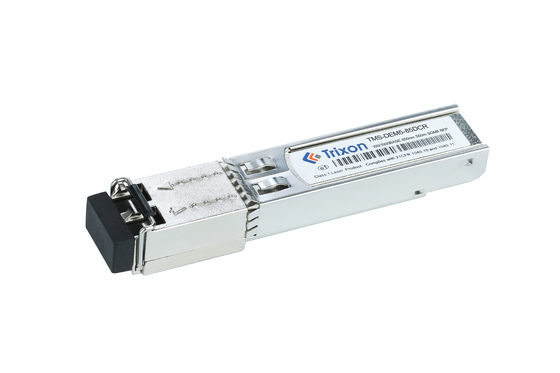

SGMII Serisi optik alıcılar yüksek performanslı, uygun maliyetli modüllerdir.125Mb/s ve 1Gigabit Ethernet anahtarlarında.25 GB/s optik bağlantı. Bu alıcılar GR-468-CORE'a uygun olarak nitelikli.
Özellikleri | Açıklama |
Çalışma Veri Hızı | 125 Mbps veya 1.25 Gbps |
Uzaklık | 550m |
Güç kaynağı | Tek 3.3V |
Mantıksal Arayüz | TTL |
Bağlantı Arabirimi | Çifte LC |
Sıcak Fişlendirilebilir | - Evet. |
MSA Spesifikasyonu Uygunluğu | SFF-8472 |
IEEE Standart Uygunluğu | IEEE 802.3 |
Çalışma odası sıcaklığı | -5°C - +75°C |
Parametreler | Simge | Min. | Tipik. | En fazla. | Birim | Not: | |||
Göndericisi | |||||||||
Merkezi Dalga Boyutu | λc | 830 | 850 | 870 | nm | ||||
Spektral Genişlik*NOte4 | ∆λ | 0.85 | nm | VSCEL-LD | |||||
Ortalama çıkış gücü | 100BASE | PDışarı | -9 | -3 | dBm | ||||
1000BASE | -9 | -3 | dBm | ||||||
Yokoluş oranı | Acil Servis | 9 | dB | ||||||
Sıfır verici ortalama gücü | PKapat. | -45 | dBm | ||||||
Çıkış Optik Göz | IEEE 802.3ah-2004 standartlarına uygun | ||||||||
Alıcı | |||||||||
Merkezi Dalga Boyutu | λc | 830 | 860 | nm | |||||
Duyarlılık*NOte5 | 100BASE | PIN | -17 | dBm | |||||
1000BASE | - 24.5 | dBm | |||||||
Alıcı Aşırı yüklenmiş | Aşırı yük | 0 | dBm | ||||||
Optik Dönüş Kaybı | 12 | dB | |||||||
LOS iddia | 100BASE | LOSA | -45 | dBm |
|
||||
1000BASE | - 35 | ||||||||
Los De-Assert | 100BASE | Kayıp | -30 | dBm |
|
||||
1000BASE | - 25 | ||||||||
LOS Histeresi | 0.5 | 4 | dB |
