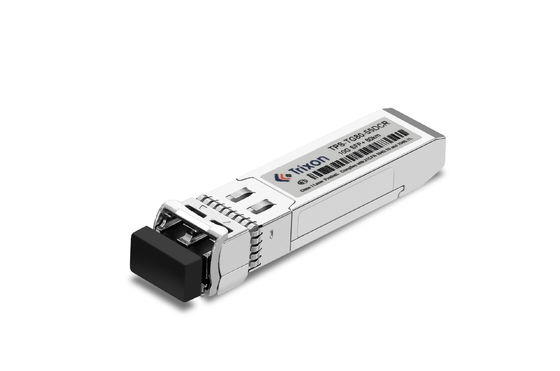

SFP + Alıcı Modülü, yüksek performanslı optik iletişim uygulamalarının gereksinimlerini karşılamak için tasarlanmış küçük form faktörü takılabilir artı alıcı modüldür.SMF fiber tipi ile 100GHz DWDM ITU Şebekesi üzerinde C-Band Dalga Boylarında çeşitli dalga boyları sağlar. SFF-8431 ve SFF-8432 standardına uygun ve Duplex LC Bağlantı Ara yüzüne sahiptir. -40 ° C ~ + 85 ° C arasında bir çalışma sıcaklığı aralığına sahiptir.
| Özellikler | Ayrıntılar |
|---|---|
| Ürün Adı | 10G SFP+ DWDM Alıcı Modülü |
| DDM/DOM | - Evet. |
| Dalga boyu | 100GHz DWDM ITU Şebekesinde Tüm C Bant Dalga Boylarında Kullanılabilir |
| Optik Arayüz | Çifte LC Bağlantısı Arayüzü |
| Uzaklık | 20 kilometreye kadar |
| Bağlantı Bütçesi | 19dB |
| Lazer | DWDM EML ve APD |
| Sıcaklık aralığı | -40°C ~ +85°C |
| Uyumlu | SFF-8431 ve SFF-8432'ye uygun |
| Veri oranı | 10.3 Gb/s |
| (XX)Değer | Kanal |
Sıklık (THz) |
Dalga boyu (nm) |
(XX)Değer | Kanal |
Sıklık (THz) |
Dalga boyu (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps.,19 dB Güç bütçesi)
| Parametreler | Simge | Min. | Tipik. | En fazla. | Birim | Not: | |
| Göndericisi | |||||||
| Merkezi Dalga Boyutu | λc | 1527.99 | XX | 1567.13 | nm | XX: Not1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Ortalama çıkış gücü | PDışarı | 1 | 5 | dBm | |||
| Yokoluş oranı | Acil Servis | 8.2 | dB | ||||
| Yan mod bastırma oranı | SMSR | 30 | dB | ||||
| Sıfır verici ortalama gücü | PKapat. | -30 | dBm | ||||
|
Göndericiler ve Dağınıklık Ceza |
TDP | 2 | dB | ||||
| Güç tüketimi | 1.8 | W | |||||
| Çıkış Optik Göz | IEEE 802.3ae ile uyumlu | ||||||
| Alıcı | |||||||
| Duyarlılık*NOte4 | PAPD | - 24 | dBm | Not6 | |||
| Alıcı Aşırı yüklenmiş | Aşırı yük | - 7 | dBm | ||||
| LOS iddia | LOSA | - 35 | dBm | ||||
| Los De-Assert | Kayıp | - 25 | dBm | ||||
| LOS Histeresi | 0.5 | 4 | dB | ||||
| Alıcı yansıması | - 27 | dB | |||||
Not4: 1E-12@patronun altındaki BER'de ölçülen minimum orta optik güç PRBS2'dir.31-1@ER=4dB.
Not5: PIN alıcısı
Not6: APD alıcısı, PRBS 2^31-1, BER 10^ -12
Telekomünikasyon Ağları: Modül, yüksek kapasiteli ve uzun mesafeli veri aktarımını sağlamak için telekomünikasyon ağlarında kullanılabilir.Hizmet sağlayıcıların ağlarının kapsamını genişletmelerine ve müşterilere uzun mesafelerde güvenilir bağlantı sunmalarına izin verir.
Veri Merkezi Bağlantıları: Uzak mesafede bulunan veri merkezlerini birbirine bağlamak için uygundur. Modül, veri merkezleri arasında yüksek bant genişliği ve düşük gecikme iletişimini sağlar,Büyük miktarda verinin verimli bir şekilde aktarılmasını desteklemek.
Metropolitan Area Networks (MANs): MANs, bir şehir veya metropol bölgesindeki çeşitli yerleri birbirine bağlar.TPD-TG20-XXDIR modülü, yüksek hızlı ve uzun mesafeli bağlantılar kurmak için MAN'larda kullanılabilir., farklı siteler arasındaki verimli iletişimi kolaylaştırır.
Geniş Alan Ağı (WAN): WAN'lar, ofisler, şubeler veya veri merkezleri gibi coğrafi olarak dağılmış yerleri birbirine bağlar.Modül, uzun mesafelerde yüksek hızlı ve güvenilir veri aktarımını sağlar., uzak yerler arasındaki verimli iletişimi ve işbirliğini destekler.
Fiber to the x (FTTx): Modül, uzun mesafelerde yüksek hızlı geniş bant hizmetleri sağlamak için FTTx ağlarında, örneğin Fiber to the Home (FTTH) veya Fiber to the Business (FTTB) gibi yerleştirilebilir.Hizmet sağlayıcıların konut ve ticari müşterilere yüksek bant genişliği bağlantıları sunmalarını sağlar.
Kablosuz Backhaul: Uzak yerlerden veriyi uzun mesafeler boyunca çekirdek ağına geri götürmek için kablosuz ağ altyapısında kullanılabilir.Modül yüksek kapasiteli veri aktarımını destekler., mobil veri ve bağlantı için artan talebi desteklemek için gereklidir.
Dalga boyu seçimi: DWDM teknolojisi, optik iletişim için C-Band spektrumunda (tipik olarak 1525nm ile 1565nm) birden fazla dalga boyunun kullanılmasını sağlar.Eğer C-Band içinde özel dalga boyları gereksinimleri varsa, dalga boyu seçiminizi üreticilerle tartışabilirsiniz. İstenen dalga boylarına uymak için özelleştirme seçenekleri sunabilirler.
Uzaklık: Standart TPD-TG20-XXDIR modülünün 20km'lik bir mesafe kapasitesi vardır.özelleştirilmiş seçeneklerin mevcutluğunu keşfetmek için üreticisiyle gereksinimlerinizi tartışabilirsiniz.
Sıcaklık aralığı: -40°C ila +85°C standart sıcaklık aralığı çalışma ortamınıza uymuyorsa,Özel koşullarınıza daha uygun bir şekilde sıcaklık aralığını özelleştirme olasılığını sorabilirsiniz..
Bağlantı Tipi: Modül belirli bir bağlantı tipi ile gelebilir (örneğin, LC, SC).Üretici ile özelleştirme olasılığını tartışabilirsiniz..
Güç Bütçesi: Ağınız için özel güç bütçesi gereksinimleriniz varsa, modülün bu gereksinimleri karşılamak için özelleştirilebilir olup olmadığını belirlemek için üreticilerle görüşebilirsiniz.
Uyumluluk: Mevcut ekipman veya ağ kurulumunuzla uyumluluk sorununuz varsa,Özel modülün özel ortamınızla uyumlu olacağından emin olmak için üreticisiyle görüşebilirsiniz..
SFP+ Transceiver Modülü Teknik Destek ve Hizmetleri
SFP + Transceiver Modülü için teknik destek ve hizmetler sağlıyoruz. Hizmetlerimiz kurulum, bakım, sorun giderme ve yükseltmeleri içerir.
Tecrübeli mühendislerimiz ve teknisyenlerimiz var, herhangi bir teknik sorununuz varsa size yardımcı olabilirler.Ekibimiz SFP + Transceiver Modülü ile ilgili çok çeşitli konular için tavsiyeler ve çözümler sunabilir.
Ayrıca yazılım güncellemeleri ve yükseltmeleri, ürün kurulum ve yapılandırması için teknik yardım sunarız.Uzman ekibimiz SFP + Alıcı Modülünüzden en iyi şekilde yararlanmanıza yardımcı olabilir.
SFP + Alıcı Modülünüz için teknik desteğe veya servise ihtiyacınız varsa, lütfen bizimle iletişime geçin ve size yardımcı olmaktan mutluluk duyacağız.
SFP + Alıcı Modülü, şok geçirmez ve su geçirmez bir kutuda güvenli bir şekilde paketlenir.Kutu, nakliye sürecinde ürünün sağlam kalmasını sağlamak için taklit edilemez bir etiketle mühürlenecektir..
SFP+ Transceiver Modülü güvenilir ve güvenli bir teslimat hizmeti üzerinden gönderilecektir.Teslimat hizmeti, ürünün güvenli ve zamanında teslim edilmesini sağlamak için izleme bilgileri ve teslimat onayını sağlayacaktır..
Referans Veritabanı Dosya kodu: DS210007
