Bu SFP Transceiver Modülü, 10km SMF bağlantıları için uygun maliyetli ve yüksek performanslı bir optik alıcıdır.Bu modül, küçük form faktörü takılabilir (SFP) port uygulamaları için tasarlanmıştır., ve tek 3.3V güç kaynağı ve TTL mantıksal arayüzü ile çalışmak için tasarlanmıştır.Ayrıca Dijital Tanısal İzleme Arayüzü (DDMI) özelliğine sahiptir., kullanıcıya transceiverin gerçek zamanlı parametrelerini, sıcaklık, voltaj, lazer yanılımı akımı, optik güç aktarma ve optik güç alma gibi parametreleri izlemeyi sağlar.LR (Uzun Menzilli) optik alıcı modülü uygulamaları için tasarlanmıştır..
Parametreler | Değer |
---|---|
Ürün Adı | 1.25G GBE İki yönlü SFP Alıcı |
Bağlantı tipi | Tek LC Bağlantısı Arayüzü |
Elyaf Türü | SMF |
Dalga boyu | 1550nm/1310nm |
Uzaklık | 20 km. |
Uyumlu | MSA SFP Spesifikasyonuna Uygun |
Veri oranı | Çalışma Veri Hızı 1.25Gbps'e kadar |
Sıcaklık aralığı | -5°C ~ +70°C |
DDMI | Evet. |
Güç kaynağı | Tek 3.3V güç kaynağı ve TTL mantıksal arayüzü |
(1310nm/1550nm,FP/DFBve PIN,20 bin.m)
Parametreler | Simge | Min. | Tipik. | En fazla. | Birim | Not: | |
Göndericisi | |||||||
Merkezi Dalga Boyutu | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Spektral Genişlik*NOte4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
Ortalama çıkış gücü | PDışarı | -9 | -3 | dBm | |||
Yokoluş oranı | Acil Servis | 10 | dB | ||||
Sıfır verici ortalama gücü | PKapat. | -45 | dBm | ||||
Çıkış Optik Göz | Telcordia GR-253-CORE ve IEEE 802.3ah-2004 göz maskesine uygun | ||||||
Alıcı | |||||||
Merkezi Dalga Boyutu | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Duyarlılık*NOte5 | PIN | - 22 | dBm | ||||
Alıcı Aşırı yüklenmiş | Aşırı yük | -3 | dBm | ||||
Optik Dönüş Kaybı | 12 | dB | |||||
LOS iddia | LOSA | - 35 | dBm | ||||
Los De-Assert | Kayıp | - 25 | dBm | ||||
LOS Histeresi | 0.5 | 4 | dB |

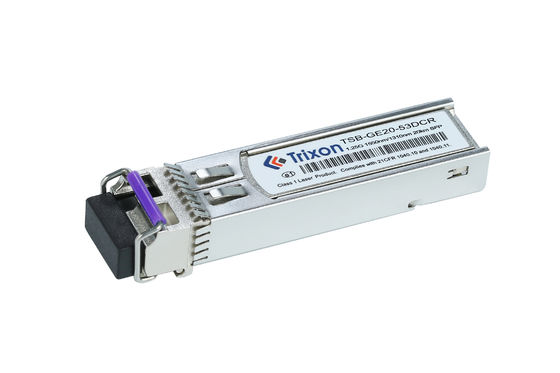

Trixon TSB-GE20-53DCR 1.25G SFP alıcı modülü, 20 km'lik tek mod lif üzerinden güvenilir veri iletişimi sağlamak amacıyla tasarlanmıştır.-5 °C'den +70 °C'ye kadar geniş bir sıcaklık aralığı sunar ve daha iyi performans için DDMI özelliklerine sahiptirTek 3.3V güç kaynağı ve TTL mantıksal arayüzü ile güçlendirilir. Arayüz kolay bağlantı için tek bir LC bağlantısıdır. Çin'de üretilen Trixon TSB-GE20-53DCR 1.25G SFP alıcı modülü, veri iletişim ve ağ ihtiyaçları için ideal bir çözümdürUzun mesafelerde yüksek hızlı veri aktarımı gerektiren uygulamalar için güvenilir performans sağlamak için tasarlanmıştır.Bu çok yönlü alıcı modülü düşük güç tüketimine sahiptir ve geniş bir aralıkta 1.25G SFP alıcı modülleri. Trixon TSB-GE20-53DCR 1.25G SFP alıcı modülü, veri iletişimi ve ağ ihtiyaçları için ideal bir seçimdir.-5°C ile +70°C arasında geniş bir sıcaklık aralığı sunar., DDMI, tek 3.3V güç kaynağı ve TTL mantık arayüzü ve kolay bağlantı için tek bir LC bağlantısı.Bu güvenilir ve çok yönlü alıcı modülü Çin'de üretiliyor ve veri iletişimi ve ağ ihtiyaçları için uygun maliyetli bir çözüm sunuyor.
Dalga boyu özelleştirme: Bu alıcı 1550nm ve 1310nm dalga boyları arasında tek yönlü iletimi destekler.Belirli ağ ihtiyaçlarına göre uygun dalga boyu yapılandırmasını seçebilirsiniz.
İletişim mesafesi: Bu alıcı, maksimum 20 km ile tek modlu fiber (SMF) için tasarlanmıştır.Diğer sürümlerin veya seçeneklerin mevcut olup olmadığını görmek için tedarikçiye veya üreticisine ulaşabilirsiniz..
Çalışma sıcaklık aralığı: Standart TSB-GE20-53DCR alıcı, -5 °C'den +70 °C'ye kadar sıcaklık aralığında çalışır.tedarikçinize veya üreticinize daha düşük veya daha yüksek sıcaklık koşulları için özelleştirilebilir versiyonlar olup olmadığını sorabilirsiniz..
Fiber optik konektör türü: Bu alıcı standart bir fiber optik konektör kullanır, genellikle LC (Lucent Connector) tipi.tedarikçinizle veya üreticinizle özel konektör türünüz için özelleştirilebilir versiyonların olup olmadığını tartışabilirsiniz..
SFP Transceiver Modülü için teknik destek ve hizmet veriyoruz.
Telefon, e-posta ve çevrimiçi sohbet yoluyla 24 saat müşteri hizmetleri ve teknik destek sunuyoruz.
Ayrıca kurulum, bakım ve sorun giderme konusunda yardımcı olmak için çok çeşitli hizmetler sunuyoruz.Performansı optimize etmek, ve herhangi bir donanım veya yazılım sorununu düzeltmek.
SFP Transceiver Modülü için kapsamlı garanti kapsamı sunuyoruz. Garantilerimiz parçaları ve işgücünü kapsar, ayrıca onarım ve destek hizmetlerimize erişim sağlar.
SFP Alıcı Modülü, ESD (elektrostatik boşaltma) hasar riskini en aza indirmek için statik koruyucu bir paket içinde paketlenmelidir.Her modül ESD koruması ile ayrı ayrı paketlenmeli ve paket parça numarası ve diğer ilgili bilgilerle etiketlenmelidir..
Gönderi için, SFP Transceiver Modülü, uygun yastık ve etiketleme ile sağlam bir karton kutuda gönderilmelidir.
Referans Veritabanı Dosya kodu: DS100033
