Bu SFP Transceiver Modülü, 10km SMF bağlantıları için uygun maliyetli ve yüksek performanslı bir optik alıcıdır.Bu modül, küçük form faktörü takılabilir (SFP) port uygulamaları için tasarlanmıştır., ve tek 3.3V güç kaynağı ve TTL mantıksal arayüzü ile çalışmak için tasarlanmıştır.Ayrıca Dijital Tanısal İzleme Arayüzü (DDMI) özelliğine sahiptir., kullanıcıya transceiverin gerçek zamanlı parametrelerini, sıcaklık, voltaj, lazer yanılımı akımı, optik güç aktarma ve optik güç alma gibi parametreleri izlemeyi sağlar.LR (Uzun Menzilli) optik alıcı modülü uygulamaları için tasarlanmıştır..
| Parametreler | Değer |
|---|---|
| Ürün Adı | 1.25G GBE İki yönlü SFP Alıcı |
| Bağlantı tipi | Tek LC Bağlantısı Arayüzü |
| Elyaf Türü | SMF |
| Dalga boyu | 1550nm/1310nm |
| Uzaklık | 20 km. |
| Uyumlu | MSA SFP Spesifikasyonuna Uygun |
| Veri oranı | Çalışma Veri Hızı 1.25Gbps'e kadar |
| Sıcaklık aralığı | -40°C ~ +85°C |
| DDMI | Evet. |
| Güç kaynağı | Tek 3.3V güç kaynağı ve TTL mantıksal arayüzü |
| Parametreler | Simge | Min. | Tipik. | En fazla. | Birim | Not: | |
| Göndericisi | |||||||
| Merkezi Dalga Boyutu | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| Spektral Genişlik*NOte4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| Ortalama çıkış gücü | PDışarı | -9 | -3 | dBm | |||
| Yokoluş oranı | Acil Servis | 10 | dB | ||||
| Sıfır verici ortalama gücü | PKapat. | -45 | dBm | ||||
| Çıkış Optik Göz | Telcordia GR-253-CORE ve IEEE 802.3ah-2004 göz maskesine uygun | ||||||
| Alıcı | |||||||
| Merkezi Dalga Boyutu | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Duyarlılık*NOte5 | PIN | - 22 | dBm | ||||
| Alıcı Aşırı yüklenmiş | Aşırı yük | -3 | dBm | ||||
| Optik Dönüş Kaybı | 12 | dB | |||||
| LOS iddia | LOSA | - 35 | dBm | ||||
| Los De-Assert | Kayıp | - 25 | dBm | ||||
| LOS Histeresi | 0.5 | 4 | dB | ||||

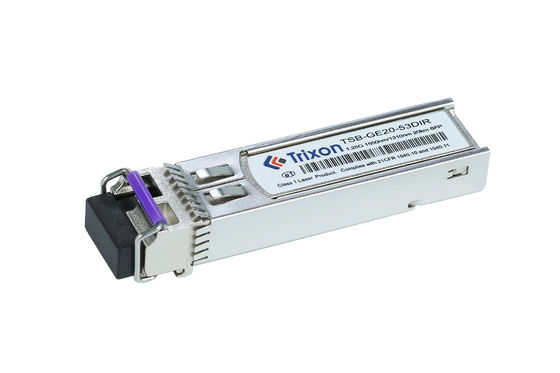

TSB-GE20-53DIR alıcı, 1.25 Gbps veri hızının yeterli olduğu optik iletişim ağları için uygundur.
BIDI (İki yönlü) özelliği, sinyalleri iletmek ve almak için farklı dalga boyları kullanarak tek bir fiber üzerinden iki yönlü iletişime izin verir.Bu, yalnızca bir fiber kullanılabileceği veya maliyetli dağıtımlar için uygun hale getirir.
20 kilometrelik iletim mesafesi, yerel alan ağları (LAN), metropol ağları veya kampüs ağları gibi orta menzilli optik iletişim ağları için uygundur.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsBunlar, konut ve iş ortamlarında geniş bant hizmetleri için kullanılan popüler fiber optik erişim teknolojileridir.
-40 ° C'den +85 ° C'ye kadar geniş sıcaklık aralığı, bu alıcıyı dış mekan veya endüstriyel ortamlar gibi sert çevresel koşullarda kullanmaya uygun kılar.
Veri Hızı: Transceiver modülleri, ağın özel gereksinimlerine göre farklı veri hızlarını desteklemek için özelleştirilebilir.veya daha yüksek veri oranları.
İletişim mesafesi: Bir alıcı modülünün iletim mesafesi, ağın özel ihtiyaçlarını karşılamak için özelleştirilebilir. Özel seçenekler kısa menzilli, orta menzilli,Ya da uzun mesafeler.
Dalga boyu: Alıcılar ağ altyapısına ve gereksinimlerine bağlı olarak 850nm, 1310nm veya 1550nm gibi belirli dalga boylarında çalışmak için özelleştirilebilir.
Sıcaklık aralığı: Alıcı modülleri, çeşitli çevresel koşullarda optimum performans sağlamak için belirli sıcaklık aralıkları içinde çalışmak için özelleştirilebilir.Örneğin geniş sıcaklık aralıkları veya özel endüstriyel ortamlar..
Bağlantı arayüzü: Bağlantı arayüzü için özelleştirme seçenekleri LC, SC veya MPO bağlantıları gibi çeşitli türleri içerebilir.Kullanılan özel ağ ekipmanlarına ve kablolama altyapısına bağlı olarak.
Protokol Desteği: Alıcılar Ethernet, Fiber Channel, SONET / SDH veya belirli endüstri standartları gibi farklı protokolleri ve standartları desteklemek için özelleştirilebilir.
Form Faktörü: Kullanılan ağ ekipmanı ile uyumluluğu sağlamak için SFP, SFP +, QSFP veya CFP de dahil olmak üzere farklı form faktörlerini içerebilir.
Ek Özellikler: Özel gereksinimlere bağlı olarak, alıcı modülleri Dijital Teşhis İzleme (DDM) gibi ek özelliklerle özelleştirilebilir.Gerçek zamanlı izleme ve teşhis yetenekleri sağlayan.
SFP Transceiver Modülü için teknik destek ve hizmet veriyoruz.
Telefon, e-posta ve çevrimiçi sohbet yoluyla 24 saat müşteri hizmetleri ve teknik destek sunuyoruz.
Ayrıca kurulum, bakım ve sorun giderme konusunda yardımcı olmak için çok çeşitli hizmetler sunuyoruz.Performansı optimize etmek, ve herhangi bir donanım veya yazılım sorununu düzeltmek.
SFP Transceiver Modülü için kapsamlı garanti kapsamı sunuyoruz. Garantilerimiz parçaları ve işgücünü kapsar, ayrıca onarım ve destek hizmetlerimize erişim sağlar.
SFP Alıcı Modülü, ESD (elektrostatik boşaltma) hasar riskini en aza indirmek için statik koruyucu bir paket içinde paketlenmelidir.Her modül ESD koruması ile ayrı ayrı paketlenmeli ve paket parça numarası ve diğer ilgili bilgilerle etiketlenmelidir..
Gönderi için, SFP Transceiver Modülü, uygun yastık ve etiketleme ile sağlam bir karton kutuda gönderilmelidir.
Referans Veritabanı Dosya kodu: DS100033
