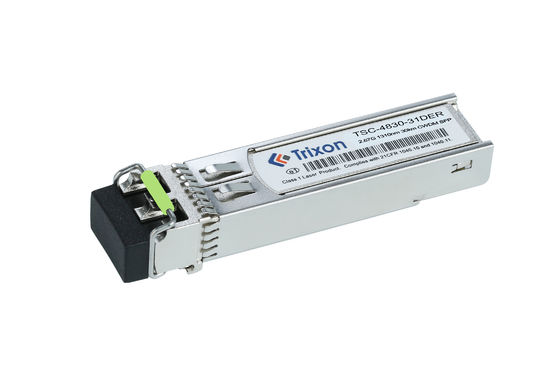

SFP Transceiver Modülümüz, MSA SFP Specification SFF-8472 ile uyumludur ve cihaz işletim parametrelerine gerçek zamanlı erişim için dijital tanı izleme arayüzünü (DDMI) destekler.Dupleks tek modlu fiber (SMF) uygulamaları için sıcak takılabilir optik alıcı modülüdür, 1G'den 2.5Gbps'e kadar işletim veri hızı ile LR/LW iletimi destekler. Veri merkezinin gereksinimlerini karşılamak için yüksek performans ve güvenilirliğin mükemmel bir kombinasyonunu sunar,Kurumsal ve taşıyıcı ağları.
| Özellik | Spesifikasyon |
|---|---|
| Ürün Adı | OC-48/STM-16 SFP CWDM Alıcı |
| Veri oranı | İşletim Veri Hızı 1G'den 2.5 Gbps'e |
| Uzaklık | 30 km. |
| Lazer | CWDM (1310nm) |
| Elyaf Türü | Tek Mod Fiber (SMF) |
| Bağlantı tipi | Çifte LC Bağlantısı Arayüzü |
| Güç kaynağı | Tek 3.3V güç kaynağı ve TTL mantıksal arayüzü |
| Sıcaklık aralığı | -20°C ~ +85°C |
| Uyumlu | MSA SFP Specification SFF-8472 ile uyumlu |
| Bağlanabilir | Sıcak Fişlendirilebilir |
| Parametreler | Simge | Min. | Tipik. | En fazla. | Birim | Not: | ||
| Göndericisi | ||||||||
| Merkezi Dalga Boyutu | λc | λc-7.5 | λc | λc+6.5 | nm |
1271/1291 1311/1351 1371/1411 1471/1491 1511/1531 1551/1571 |
||
| Spektral Genişlik*NOte4 | ∆λ | 1 | nm | DFB-LD | ||||
| Ortalama çıkış gücü | PDışarı | 1 | 4 | dBm | ||||
| Yokoluş oranı | Acil Servis | 8.2 | dB | |||||
| Sıfır verici ortalama gücü | PKapat. | -45 | dBm | |||||
| Çıkış Optik Göz | STM-16/OC-48 göz maskeleri ile uyumludur. | |||||||
| Alıcı | ||||||||
| Merkezi Dalga Boyutu | λc | 1200 | 1600 | nm | ||||
| Duyarlılık*NOte5 | PIN | -29 | dBm | |||||
| Alıcı Aşırı yüklenmiş | Aşırı yük | -9 | dBm | |||||
| Optik Dönüş Kaybı | -12 | dB | ||||||
| LOS iddia | LOSA | - 42 | dBm | |||||
| Los De-Assert | Kayıp | -30 | dBm | |||||
| LOS Histeresi | 0.5 | 4 | dB | |||||
Not4: VSCEL LD ve FP LD ölçülen spektral genişlik RMS, DFB LD ölçülen spektral genişlik 20dB.
Not5: 1E-12@patronun altındaki BER'de ölçülen minimum orta optik güç PRBS2'dir.23-1 @ 2.67Gbps
Optik fiber iletişim sistemi: Bu CWDM modülü optik fiber iletişim sistemleri için uygundur ve 2.5G veri iletim bağlantıları kurmak için kullanılabilir.Geniş bir sıcaklık aralığında çalışabilir ve uzun mesafelerde (30km) iletimi desteklerBu nedenle, fiber optik erişim, fiber optik geniş bant, fiber optik iletim ve diğer uygulama alanlarında kullanılabilir.
Veri merkezi bağlantısı: Bir veri merkezi ortamında, bu CWDM modülü veri merkezi içindeki bağlantıyı uygulamak için kullanılabilir.depolama cihazları ve ağ cihazları, yüksek hızlı ve istikrarlı veri aktarımını destekler. Genişletilmiş sıcaklık aralığı, veri merkezlerindeki farklı sıcaklık koşullarına adapte olmasına olanak tanır.
Telekomünikasyon Ağı: Bu CWDM modülü, telekomünikasyon ağlarında veri aktarımı için kullanılabilir.Yüksek hızlılık elde etmek için iletim ekipmanları ve ağ düğümleri, uzun mesafe veri aktarımı. Geniş bir sıcaklık aralığında çalışabilir ve farklı çevresel koşullara uyarlanabilir.
Video gözetim sistemi: Bu CWDM modülü ayrıca video gözetim sistemlerinde veri aktarımı için de uygundur.Uzun mesafe video iletimini desteklemek için video kameralarını ve izleme merkezlerini bağlamak için kullanılabilirGeniş sıcaklık aralığı, dışarıda veya sert ortamlarda video gözetimi ihtiyaçları için uygun hale getirir.
İletişim Hızı: 1G veya 10G gibi standart 2.5G'den farklı bir iletim hızına ihtiyacınız varsa, bu gereksinimi üreticilerle veya tedarikçilerle tartışabilirsiniz.İstediğiniz iletim hızını karşılamak için özel bir çözüm sağlayabilirler.
Dalga boyu: CWDM modülü tipik olarak CWDM standardı tarafından tanımlanan belirli dalga boylarında çalışır.Bu dalga boylarında çalışmak için modülü özelleştirme olasılığını sorabilirsiniz.
İletişim mesafesi: Standart 30km'den daha uzun veya daha kısa bir iletim mesafesine ihtiyacınız varsa,Üretici ile, modülü özel mesafe gereksinimlerini karşılamak için özelleştirebileceklerini tartışabilirsiniz..
Sıcaklık aralığı: Uygulamanız belirtilen -20°C ~ +85°C'den daha geniş veya daha dar bir sıcaklık aralığı gerektiriyorsa,Modül için sıcaklık aralığını özelleştirme olasılığı hakkında bilgi alabilirsiniz.
Bağlantı Tipi: Bu modül için standart yapılandırma LC bağlantıları olabilir. Ancak, SC veya ST gibi farklı bir bağlantı tipine ihtiyacınız varsa,Üretici ile özelleştirme olasılığını tartışabilirsiniz..
DDMI İşlevselliği: Modülün performansını ve parametrelerini izlemek için Dijital Teşhis İzleme Arayüzü (DDMI) işlevselliğine ihtiyacınız varsa,Bu özelliğin mevcut olup olmadığını veya özelleştirilebileceğini üreticiden doğrulayabilirsiniz..
SFP Alıcı Modülü Paketleme ve Taşıma
SFP alıcı modülü, koruyucu bir kabarcık sarğıyla güvenli bir şekilde paketlenir ve nakliye için karton veya plastik kutuya yerleştirilir.Kutu daha sonra polietilen veya kraft kağıt gibi su geçirmez bir ambalaj malzemesi ile kaplanırPaket, ürünün adı, adresi ve iletişim bilgileri ile etiketlenir.Paket kapatıldıktan sonra, nakliye için hazır.
Referans Veritabanı Dosya kodu: DS900003
