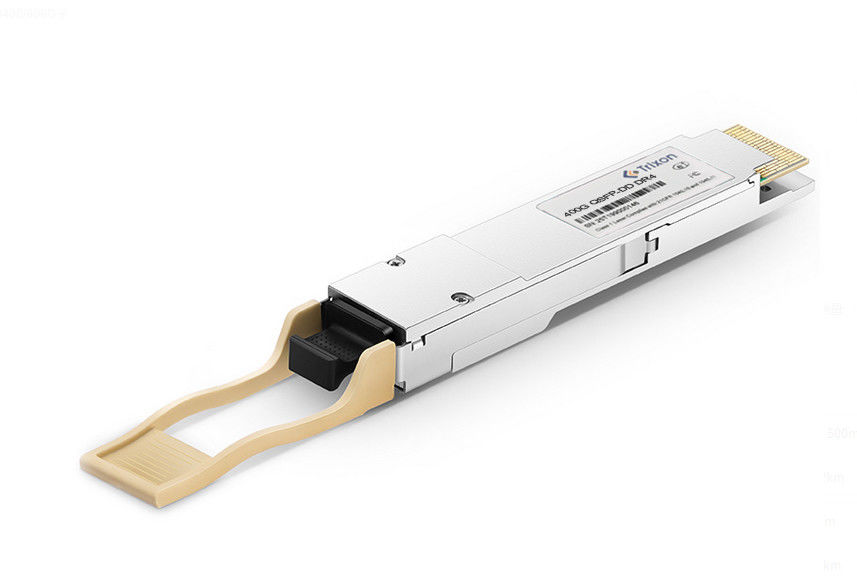

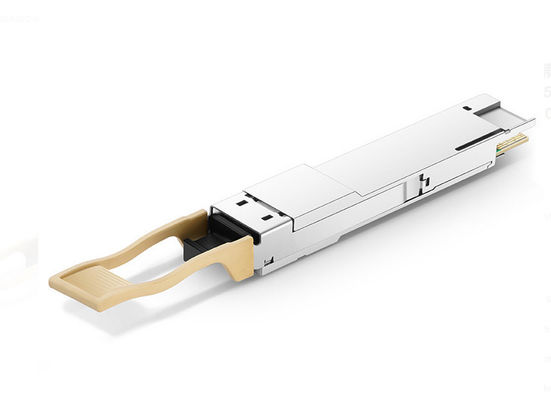

TQS-QGM5-31DCR 400G QSFP-DD DR4 Alıcı 4x106.25Gbps 500m mesafe 0°C ~ +70°C SMF MPO-12 konektörü
| Özellik | Değer |
|---|---|
| Ürün Adı | 400G QSFP-DD DR4 Alıcı |
| Elyaf Türü | SMF |
| Form Faktörü | QSFP-DD |
| Lazer | 1310 EML |
| Sıcaklık aralığı | 0°C~70°C |
| Uygulama | 400GBASE-DR4 Ethernet (PAM4) / 5G |
| Uzaklık | 500 metre. |
| Optik Arayüz | 400GBASE-DR4 Optik Arayüzü |
| Bağlantı | MPO-12 bağlantısı olan Tip 2 Kontu |
| Yüksek Hızlı I/O Elektriksel Arayüzü | 400GAUI-4 |
| Tek MPO-12 kapı | - Evet. |
| OSFP Tip Form Faktörü | - Evet. |
| Maksimum Güç Tüketimi | 10W |
Performans Özellikleri √ Optik
| Parametreler | Simge | Min. | Tipik. | En fazla. | Birim | |
| Göndericisi | ||||||
| Merkezi Dalga Boyutu | λ | 1311 | nm | |||
| Göndericinin sinyal hızı | 53.125 | Gbd PAM4 | ||||
| SMSR | 30 | dB | ||||
| Her şerit için ortalama fırlatma gücü | Pout | - 2 TL.9 | 4 | dB m | ||
| Dış OMA, her şerit | Not 5 | OMAouter | - 0 oldu.8 | 4.2 | dBm | |
| OMAouter'da başlatma gücü eksi TDECQ, her şerit | TOMA | - İki.2 | dB | |||
| PAM4 için verici ve dağılım göz kapatması | TDECQ | 3.4 | dB | |||
| TDECQ 10log10 ((Ceq) | 3.4 | dB | ||||
| Optik Geri Dönüş Kaybı Toleransı | TOL | 21.4 | dB | |||
| Ortalama POUT (Lazer kapalı) | - Evet. | - | - 15 | dBm | ||
| Yokoluş oranı | Acil Servis | 3.5 | - | - | dB | |
| Göndericinin geçiş süresi | 17 | ps | ||||
| RIN17.1OMA | RIN | -136 | dB/Hz | |||
| İletici yansıması | Tr | -26 | dB | |||
Not 5: TDECQ < 1.4dB olsa bile, OMAouter (min) bu değeri aşmalıdır.
| Parametreler | Simge | Min. | Tipik. | En fazla. | Birim |
| Alıcı | |||||
| Merkezi Dalga Boyutu | λ | 1311 | nm | ||
| Her şerit için hasar eşiği | Pd | 5 | dBm | ||
| Her şerit için ortalama alım gücü | Baba. | - Beş.9 | - | 4 | dBm |
| Güç al (OMAouter), her şerit | RXoma | - | - | 4.2 | dBm |
| Alıcı yansıması | -26 | dBm | |||
| Alıcı Duyarlılığı (OMAouter), her şerit Not 6 | SOMA | - Bir.9 | dBm | ||
| PAM4 (SECQ) için stresli göz kapatma Not 7 | 3.4 | dB | |||
| SECQ 10log10 ((Ceq), test edilen şerit | 3.4 | ||||
| Her saldırgan şeridinin dışına çıkmak | 4.2 dBm |
Not 6: Alıcı hassasiyeti (OMAouter), her bir şerit (max) bilgilendirici ve 3,4 dB'ye kadar SECQ değeri olan bir verici için tanımlanmıştır.
Not 7: BER = 2.4x10 -4 için TP3'te uyum testi sinyali ile ölçülür
QSFP-DD biçim faktörü, ağ ekipmanları içindeki alanın verimli kullanımına izin veren 400G veri aktarımı için kompakt ve yüksek yoğunluklu bir çözüm sağlar.
Genel olarak, TQS-QGM5-31DCR 400G QSFP-DD DR4 alıcı modülü, veri merkezi ortamlarında tek modlu lif üzerinden uzun menzilli, yüksek hızlı veri aktarımı için tasarlanmıştır.Özellikleri ve özellikleri, veri merkezi ağ mimarisi içinde güvenilir ve verimli bağlantı gerektiren yüksek bant genişliği uygulamaları için iyi uygundur.
İletişim mesafesi: Standart modül 500 metreye kadar bir iletim mesafesini desteklerken,Modülü özel ihtiyaçlarınıza göre daha uzun veya daha kısa mesafeleri desteklemek için özelleştirmek mümkün olabilir.Bu özelleştirme, ağ altyapınızla en iyi performansı ve uyumluluğu sağlamaya yardımcı olabilir.
Sıcaklık aralığı: Uygulamanız 0 °C ile +70 °C arasındaki standart aralığın dışındaki sıcaklık koşullarında çalışmayı gerektiriyorsa,Özel çevresel gereksinimlerinizi karşılamak için sıcaklık aralığını genişletmek veya daraltmak için özelleştirme düşünülebilir.
Bağlantı Tipi: Standart modül bir MPO-12 bağlantısı ile birlikte gelirken, özelleştirme, LC veya diğer seçenekler gibi farklı bir bağlantı tipi kullanmayı içerebilir.Ağ altyapı ve bağlantı tercihlerinize bağlı olarak.
Güç tüketimi: Güç bütçenize veya enerji verimliliği hedeflerinize göre güç tüketimini optimize etmek için özelleştirme seçenekleri mevcut olabilir.Bu, güç kullanımını ayarlamayı veya performansın tehlikeye atılmadan enerji tasarrufu özelliklerinin uygulanmasını içerebilir.
Teşhis özellikleri: İzleme ve teşhis gereksinimlerinize bağlı olarak, özelleştirme, belirli teşhis özelliklerini dahil etmeyi veya hariç tutmayı içerebilir.Dijital Optik İzleme (DOM) veya Dijital Teşhis İzleme Arayüzü (DDMI) gibi, kritik parametrelerin gerçek zamanlı izlenmesi ve raporlanması için.
400G Transceiver için 24/24 çevrimiçi teknik destek sağlayın.
Ürünün ücretsiz değiştirilmesi gibi ücretsiz ürün bakım hizmetleri sunmak.
Ücretsiz ürün eğitimi ve satış sonrası hizmetler sağlayın.
Profesyonel ürün danışmanlık hizmetleri sunmak.
Ürün desteği ve özelleştirme hizmetleri sunmak.
400G Transceiver, içinde koruyucu köpük olan karton bir kutuda gönderilir. Kutu ürün adı ve seri numarası ile etiketlenmelidir.Ki o, sağlam bir mühürle mühürlenmiştir.Sonra konteyner müşterinin adresine gönderilir.
